管棚施工工藝

　　管棚，以一定尺徑的鋼管導入在隧道外圍，然后進行注漿，使鋼管、土體(巖體)、漿液形成一個整體結構，進而保證下方隧道施工安全及運營安全，也保證上方土體(巖體)穩定性，防止地表等出現沉降，屬于超前支護的一種。下面我們以施工實例簡介管棚施工工藝。

　　施工工藝流程

　　管棚屬于技術性較強的工程，其施工難度及要求相對較高，尤其是在城市建設中，道路兩旁都會(huì )有各種各類管線，本工程管棚所在位置就有10KV電纜、中壓燃氣管道、通信光纜、給水管、污水管、路燈，這就對管棚施工提出更高的要求，其精度必須絲毫不能出差錯，因此操作人員的熟練程度至關重要。

　　施工方法(1)首先準確測量放樣，定出開挖位置，測量注意套拱開挖尺寸比設計加大5cm，以確保明洞二襯砼厚度。

　　(2)鉆孔及棚管加工

　　A.鉆孔

　　利用2臺管棚鉆機(型號XY-2PCG)出行鉆孔。鉆孔開機時速度宜低，鉆出20cm后轉為正常鉆速，施鉆深孔時，鉆機頂緊在掌子面上，當第一節鉆桿鉆入巖層，尾部剩余20～30cm時停止鉆出，接長第二根鉆桿，用聯接套把兩根鉆桿連接牢固，繼續施鉆，直至鉆孔超過設計深度50cm。

　　為防止鉆桿在推動力的情況和震動力的雙重作用下，上下顫動，導致鉆孔不直，鉆孔時應將扶直器套在鉆桿上，隨孔深的增長對推力的要求不同，應嚴格控制。在鉆孔時，要確?？讖奖扰锕芡鈴酱?5～20mm，在鉆出過程中經常檢查鉆出的偏斜度，發現偏斜超過設計要求，及時糾正。

　　B.棚管加工

　　在鉆孔的同時抓緊棚管和連接鋼管的加工，棚管采用Ф108mm，壁厚6mm熱軋無縫鋼管。最前一根鋼管制成尖錐狀(長度10cm)，以便順利插入已鉆好的管棚孔內;每節棚管尾端加工15cm長內車絲扣;連接鋼管采用φ96的外車絲扣管，絲扣長度30cm。

　　(3)頂管

　　把加工好的φ96絲扣連接鋼管安裝在棚管兩端，然后用管棚鉆機將鋼管對準已鉆好的孔，低速推出鋼管，當鋼管頂出至孔口管管口剩余20～30cm時，出行接管，再次頂出，依次直至達到棚管設計長度，用鉆頭掏凈管內殘碴，然后從里往外注入M30砂漿，填充鋼管，提高鋼管的強度和剛度。

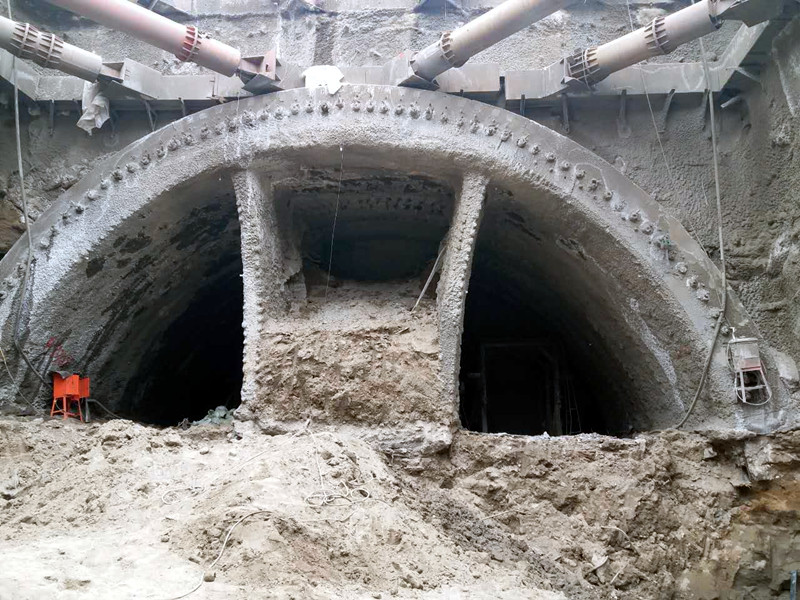

　　管棚最終施工完成，會(huì )在隧道的進出形成一道干凈簡練的工作面，也成為迎檢點的首選項，因此對于管棚施工的好壞，一定程度上定義了這個工程施工的好壞，做工程不僅要追求工程本身的質量安全，更要追求工程的外觀質量，人們往往第一眼看到的就是外觀。
