山西靈河高速原神段LJ標管棚施工

2018-09-15 來源：管棚施工

【工程概況】
工程名稱：山西靈河高速原神段LJ標管棚施工
總包方：中鐵十一局集團有限公司

施工日期：2013年10月——2013年10月

【管棚設計要求】
管徑：Φ108×6mm；單根長度：40m；
單洞根數：41根；施工總長度：1600m；
地質情況：黃土、粉土。
風險源：隧道進口。
使用工藝：“跟管鉆進法”

管棚施工

下面就跟管鉆進工法作以下簡介：

跟管鉆進工法基本分三個大的工序：定位，鉆進，注漿。

一、鉆機定位：鉆機定位穩固、精確是控制管棚施工精度很重要的一個原因。

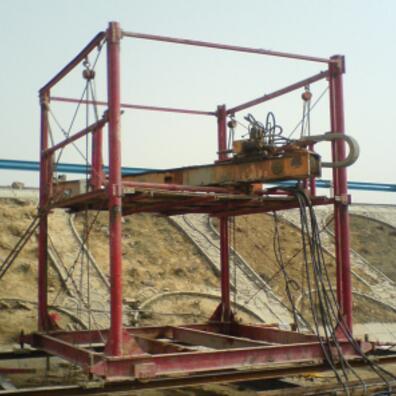

①鋪設軌道：在施工掌子面處，垂直于隧道軸線的工作地面上鋪設兩根軌道，用于鉆機塔架行走，給后期管棚施工定位、移位創(chuàng )造了很好的條件；

②鉆機塔架安裝：導軌鋪設好后，在導軌上安裝可以行走的架子，架子上設有上下可移動的平臺，人員設備在平臺上進行施工。這樣鉆機就可以隨時進行上下左右的移動。

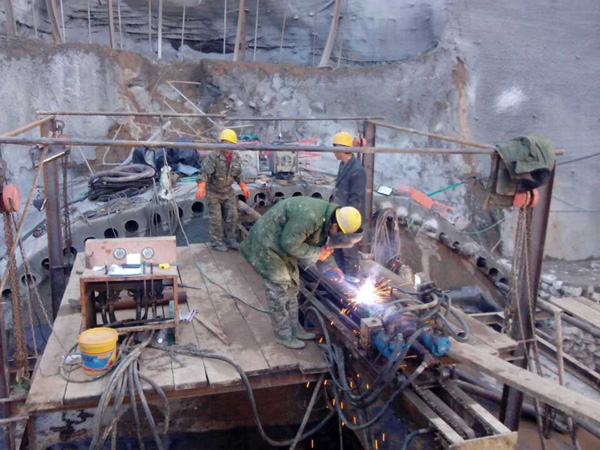

③鉆機安裝：將管棚專用水平鉆機固定在塔架平臺上，利用鉆機給進架下方的微調進行精確定位，直至符合設計要求。

管幕施工

二、鉆進（即棚管打設）：以Φ159管棚為例。

1、鉆具安裝：

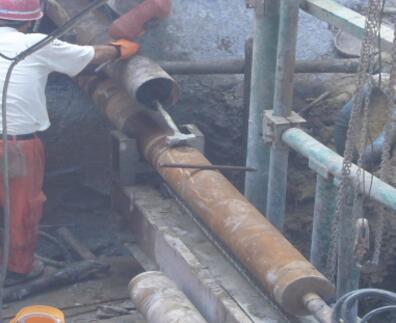

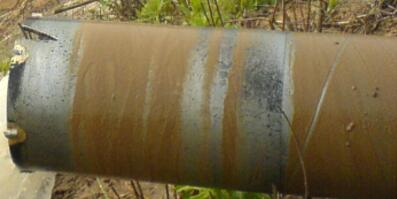

①根據地層不同，鉆頭可采用楔形板鉆頭、三翼鉆頭、兩翼鉆頭、敞口鉆頭等，鉆頭根據地層不同可鑲金剛石、硬質合金、高猛鋼等對土體進行破碎。鉆頭采用跟設計棚管直徑相當的型號。（如棚管為Φ159,鉆頭外徑采用Φ160.）

②鉆頭后連接Φ159棚管（采用絲扣連接），棚管后接螺絲頭（變徑），通過螺絲頭與鉆機動力頭相連，使整個鉆具形成密封管形。

管棚施工方案

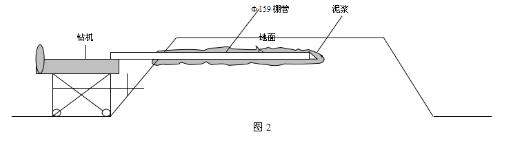

③泥漿循環：泥漿泵泵入高壓泥漿至動力頭→棚管→鉆頭，最后從鉆頭處射出高壓泥漿流沖開土層，泥漿通過棚管周邊間隙返回，最后從孔口處流出，在施工面進行沉淀回收重復利用。

④棚管在鉆機的帶動下一邊旋轉一邊給進，這樣一根棚管打設完畢后，回次加尺，直到打設到設計長度為止。
